基本说明
检测开关技术参数：
1、额定负荷: DC 5V 1mA
2、接触阻抗: ≤100mΩMAX
3、绝缘阻抗: DC 250V ≤100mΩ
4、耐焊温度: 250±5°5s
5、使用寿命: 100,000 cycles
6、使用温度: -25 ℃ to 80 ℃
7、使用湿度: ≤85% RH
8、操作力: 25gf ±10gf

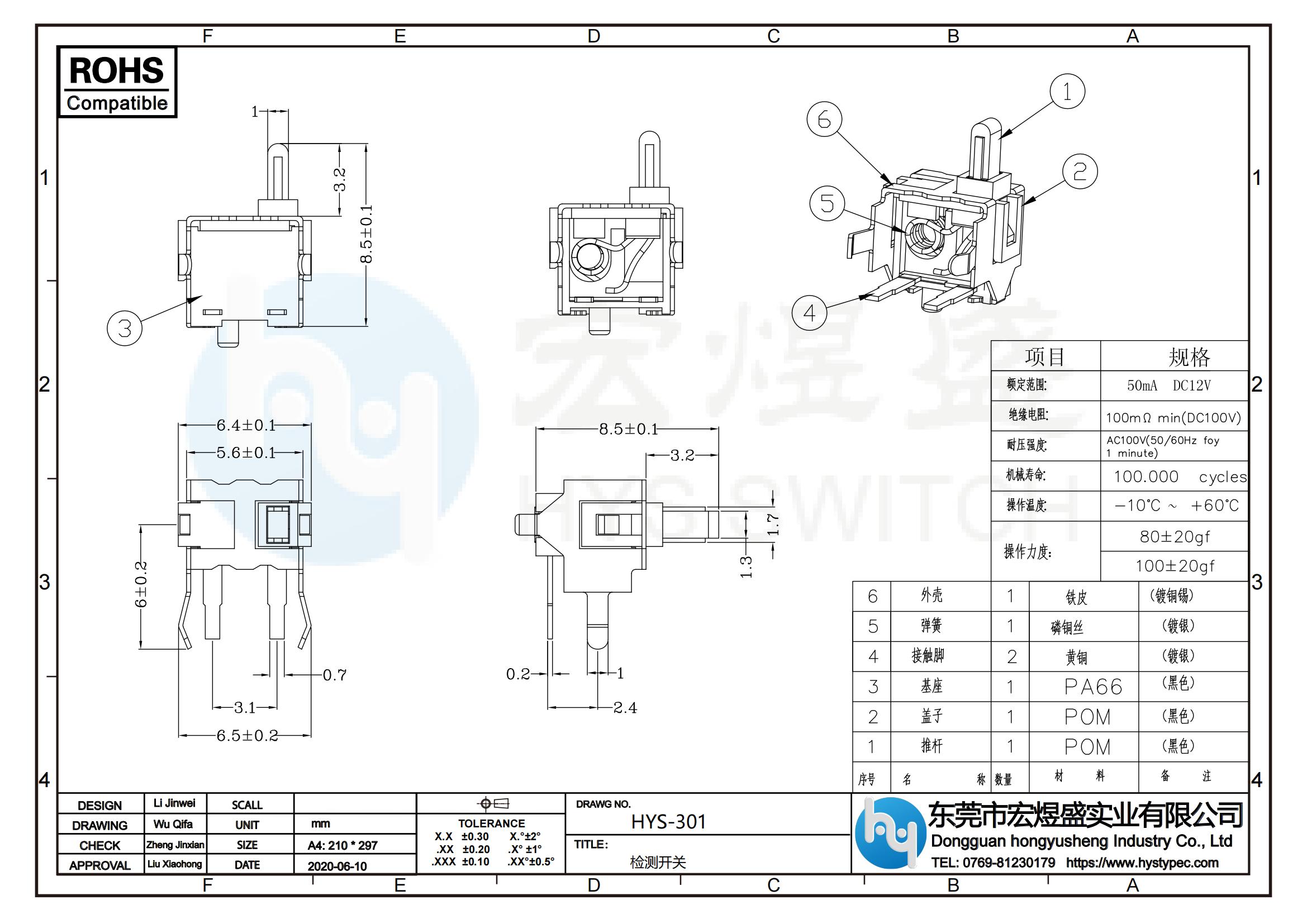

尺寸图
规格参数
检测开关
检测开关是跟其他电路元件接在一起，用来检测元件或电路的参数（如电流，电压等）的一种开关，检测开关具有感应功能，主体通常为各种感应开关或接近开关，需要外接电源才能工作。检测开关能够被众多终端商使用，主要是具备感应功能。进行直接或通过继电器向电磁器、马达驱动器、计数器、程序控制器(PC)输入时使用。为使检测用开关与其他设备连接后信号得到正确的传输，需对电源种类、电流、电压规格进行输出、输入调整。
1、接点输出式
以微型开关、限位开关、继电器的接点为输出的开关要素，与电磁开关、小型马达、电磁器等连接作为主要目的，可进行数安培电流的开关控制。与电子控制设备连接时，需注意振动时间、最小负荷电流。
2、光电耦合输出式
检测电路电气绝缘，与接点输出式的使用方法相同。可控制10～50mA电流的开关。
3、直流3线式
a. 电压输出型进行检测时，向负荷输出电压信号。电压输出型主要是以连接由电子计数器、无接点继电器等的晶体管或IC构成的电子控制设备为目的而制造的。b. 电流输出型亦可称为开放、集电极输出型。如图8所示，输出晶体管动作时，有吸入电流的NPN型(电流吸收)和吐出电流的PNP型(电流源)。输出晶体管中使用小容量的功率晶体管，则可进行50～200mA电流的开关，并可直接进行电磁继电器、电磁阀、直流电磁器、显示灯等负荷的驱动。
4、直流2线式
该方式的接近开关有2根导线，因此，使用时对极性予以注意的话，不仅使用方法可与机械式限位开关相同，而且配线简单。
东莞宏煜盛实业专业检测开关研发生产厂家。主要生产产品有：检测开关、复位开关、灵敏开关我司产品多为自主研发，均有申请专利。 产品防水等级经过第三方检测机构检测。了解更多咨讯可登录宏煜盛官网(https://www.hystypec.com)！
检测开关是跟其他电路元件接在一起，用来检测元件或电路的参数（如电流，电压等）的一种开关，检测开关具有感应功能，主体通常为各种感应开关或接近开关，需要外接电源才能工作。检测开关能够被众多终端商使用，主要是具备感应功能。进行直接或通过继电器向电磁器、马达驱动器、计数器、程序控制器(PC)输入时使用。为使检测用开关与其他设备连接后信号得到正确的传输，需对电源种类、电流、电压规格进行输出、输入调整。
 |
 |
 |
1、接点输出式
以微型开关、限位开关、继电器的接点为输出的开关要素，与电磁开关、小型马达、电磁器等连接作为主要目的，可进行数安培电流的开关控制。与电子控制设备连接时，需注意振动时间、最小负荷电流。
2、光电耦合输出式
检测电路电气绝缘，与接点输出式的使用方法相同。可控制10～50mA电流的开关。
3、直流3线式
a. 电压输出型进行检测时，向负荷输出电压信号。电压输出型主要是以连接由电子计数器、无接点继电器等的晶体管或IC构成的电子控制设备为目的而制造的。b. 电流输出型亦可称为开放、集电极输出型。如图8所示，输出晶体管动作时，有吸入电流的NPN型(电流吸收)和吐出电流的PNP型(电流源)。输出晶体管中使用小容量的功率晶体管，则可进行50～200mA电流的开关，并可直接进行电磁继电器、电磁阀、直流电磁器、显示灯等负荷的驱动。
4、直流2线式
该方式的接近开关有2根导线，因此，使用时对极性予以注意的话，不仅使用方法可与机械式限位开关相同，而且配线简单。
 |
东莞宏煜盛实业专业检测开关研发生产厂家。主要生产产品有：检测开关、复位开关、灵敏开关我司产品多为自主研发，均有申请专利。 产品防水等级经过第三方检测机构检测。了解更多咨讯可登录宏煜盛官网(https://www.hystypec.com)！
