单排16P防水type-c连接器结构尺寸图
- 发布日期 : 2020-12-25 10:55
- 点击率 : 100
它具有全新的接口尺寸和略显酷炫的名称它是USB 3.1标准的一部分，而不是一个新的标准。它是一种新型USB线缆及连接器的规范，是一整套全新的USB物理规格。它是一种新型USB线缆及连接器的规范，是一整套全新的USB物理规格。
Type-c是USB接口的一种连接介面，不分正反两面均可插入，大小约为8.3mm&TImes;2.5mm，和其他介面一样支持USB标准的充电、数据传输、显示输出等功能。支持从正反两面均可插入的“正反插”功能，可承受1万次反复插拔;最大数据传输速度达到10Gbit/秒配备;连接器的标准规格连接线可通过3A电流，同时还支持超出现有USB供电能力的“USB PD”，可以提供最大100W 的电力。
单排16P防水type-c连接器参数
1、材料/电镀

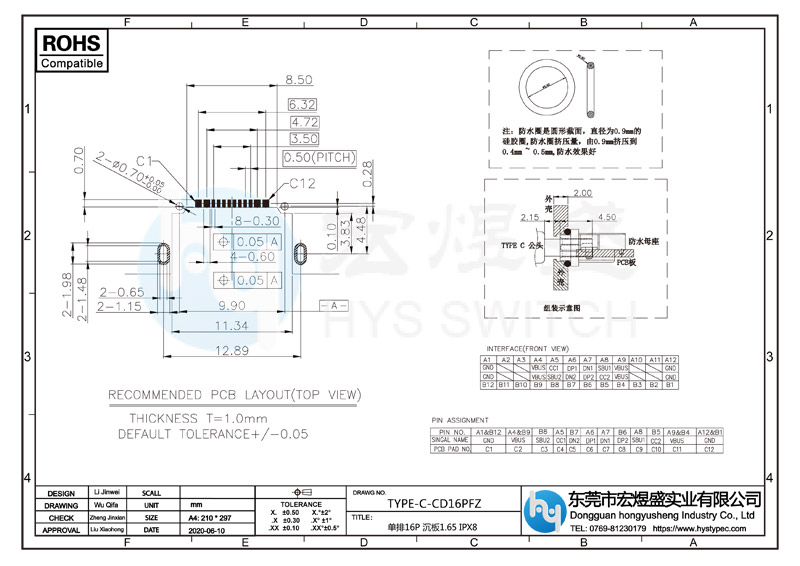

单排16P防水type-c连接器结构尺寸图
Type-c连接器的优点：
(1)，type-c连接器尺寸较小；
(2)，传输速度较快，最大数据传输速度可以达到10Gbit/秒；
(3)，拓展性较好，type-c连接器适用于各种USB设备；
(4)，可用性较好，type-c连接器支持正反面都可插入，可以承受一万次反复插拨；
(5)，type-c连接器可以通过3A的电流，最大可以提供100w的电力，可以实现快速充电的功能。市面上大多数支持快充的连接器，大多数都是type-c接口的数据线。
Type-c是USB接口的一种连接介面，不分正反两面均可插入，大小约为8.3mm&TImes;2.5mm，和其他介面一样支持USB标准的充电、数据传输、显示输出等功能。支持从正反两面均可插入的“正反插”功能，可承受1万次反复插拔;最大数据传输速度达到10Gbit/秒配备;连接器的标准规格连接线可通过3A电流，同时还支持超出现有USB供电能力的“USB PD”，可以提供最大100W 的电力。
单排16P防水type-c连接器参数
1、材料/电镀
1.1外壳：LCP+30%G/F，黑色UL 94V-0。
1.2端子：铜合金，接触区镀金，
焊接区域镀锡哑光，整体镀镍
1.3内部外壳：不锈钢，镀镍
1.4信号：不锈钢问
1.5 RFI衬垫：不锈钢
1.6外部不锈钢外壳
2、电气性能
2.1电压电流：5V
2.2额定电流：VBUS引脚3A；VCONN引脚1.25A
2.3接触电阻：最大50mΩ。
2.4绝缘电阻：最小100MΩ。
2.5介电强度：100V AC
3、机械性能
3.1插入力：5-20N
3.2排水力：8-20N
3.3耐久性：10000次循环
4、工作温度：-40°C至+85°C
Type-c连接器的优点：
(1)，type-c连接器尺寸较小；
(2)，传输速度较快，最大数据传输速度可以达到10Gbit/秒；
(3)，拓展性较好，type-c连接器适用于各种USB设备；
(4)，可用性较好，type-c连接器支持正反面都可插入，可以承受一万次反复插拨；
(5)，type-c连接器可以通过3A的电流，最大可以提供100w的电力，可以实现快速充电的功能。市面上大多数支持快充的连接器，大多数都是type-c接口的数据线。
