USB Type-C接口的引脚定义图
- 发布日期 : 2020-11-05 15:07
- 点击率 : 104
USB Type-C，插头，即：公头。插座，即：母座。

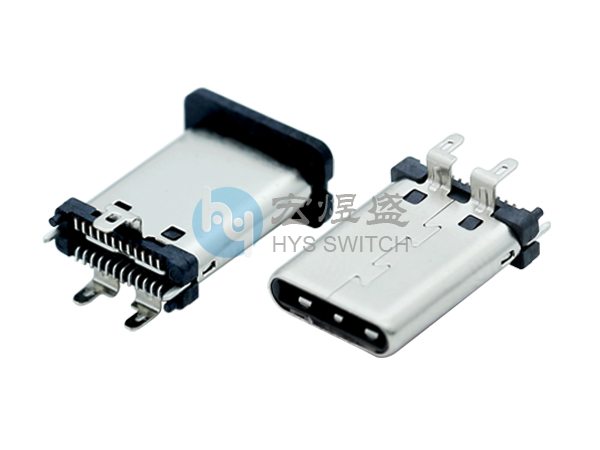

下图是插头(公头)：
USB Type-C接口引脚，分为A、B两面，每一面有12个引脚，功能相互对称。

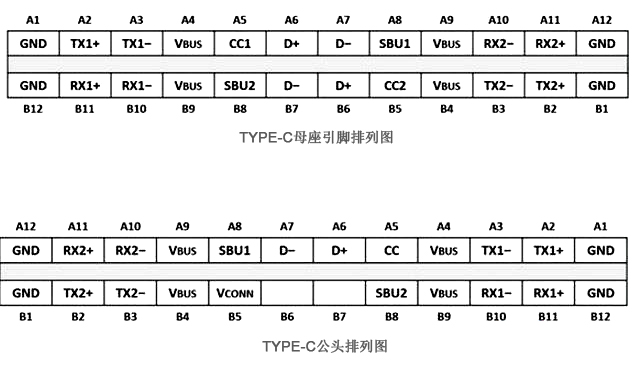

下图是各引脚定义表：
下图是插头(公头)：
下图是各引脚定义表：
表中，VBUS和GND是供电引脚，D+、D-、TX、RX是信号传送引脚，它们的具体协议和功能这里不详细叙述。
USB Type-C具有以下特点：
1、最大数据传输速度达到10Gbit/秒，也是USB 3.1的标准；
2、Type-C接口插座端的尺寸约为8.3mm×2.5mm纤薄设计；
3、支持“正反插”功能，可承受1万次反复插拔；
4、配备Type-C连接器的标准规格连接线可通过3A电流，同时还支持超出现有USB供电能力的“USB PD”，可以提供最大100W 的电力。
