USB Type-C接口引脚说明
- 发布日期 : 2023-12-13 14:57
- 点击率 : 115
Type-C全称USB Type-C接口，是一种USB接口形式。生活中我们经常能在手机、笔记本电脑、平板电脑上看到。随着Type-C小、强、快等特点越来越被消费者所认可，Type-C的全面应用已经是大势所趋。宏煜盛可提供广泛种类的USB TYPE-C连接器产品，其中包括多种type-c接口连接器、防水type-c母座、公头等。
USB Type-C三大优点
一：可以正反插
之前在用micro USB接口的时候相信大家都遇到过“正面插不对、反面插也不对、正面再插就对了”的情况，我觉得仅此一点USB-C就足以取代其他USB接口了，因为USB-C是正反面都能插，说的专业点就是接口没有方向性。
二：供电能力更强
我们知道普通电脑的USB 2.0接口的供电电流是0.5A，如果是USB 3.0的话达到了0.9A，USB 3.1这方面没变化。而我们今天的主题Type-C接口的电流不仅有1.5A甚至还有3A可选（标准线缆），接口可承载的电流实际上是5A，这么算起来理论上其供电能力最高可达25W，比很多QC 2.0快充还要高。
此外，USB-C接口还支持双向供电，它既可以接受充电器供电，也能当作充电器对外输出电流，华为的Mate20就有了这样的功能。
三：传输速度更快
我们还是不得不回到传输速度上来，虽然USB-C接口最低要求是USB 2.0速度即可，但这么好的接口只用USB 2.0显然是浪费的，它完全可以做到USB 3.0甚至USB 3.1速度标准。

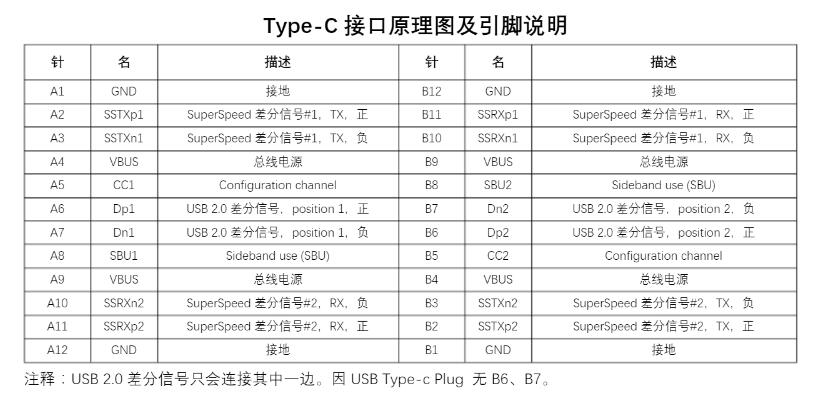

USB Type-C 引脚定义
1、如果是像笔者一样只是使用USB 2.0的话，就直接使用A6、A7、B6、B7就可以了，A6连接B6做D+，A7连接B7做D-。其他数据引脚悬空即可。
2、使用USB 3.1需要连接两组TX+/-，两组RX+/-，用于高速数据传输。
3、电源相关的引脚是A4、A9；B4、B9，也就是USB线缆上面的电源线，在两端最外面的四个引脚就是电源的地了。
4、值得注意的是配置引脚，也就是A5、B5，CC1和2。用于连接的发现、配置和管理。对于插头来说，只有一个CC，而对于插座来说有两个：CC1和2。
