TYPE-C母座基本参数
1、材料/电镀

外壳：LCP+30%G/F，黑色UL 94V-0。

端子：铜合金，接触区镀金，焊接区域镀锡哑光，整体镀镍

内部外壳：不锈钢，镀镍

信号：不锈钢问

RFI衬垫：不锈钢

外部不锈钢外壳

2、电气性能

电压电流：5V

额定电流：VBUS引脚3A；VCONN引脚1.25A

接触电阻：最大50mΩ。

绝缘电阻：最小100MΩ。

介电强度：100V AC

3、机械性能

插入力：5-20N

排水力：8-20N

耐久性：10000次循环

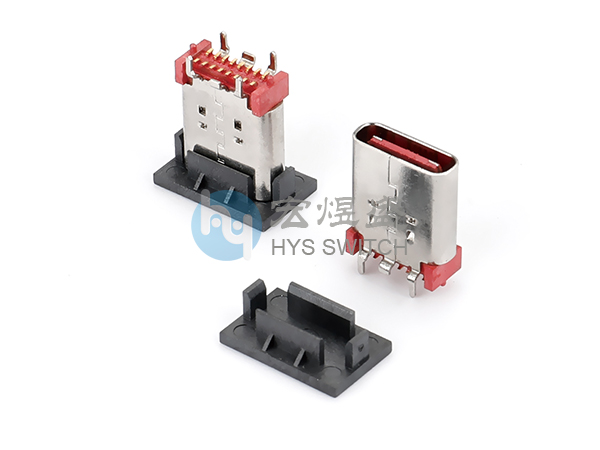

TYPE-C母座16P立式贴片产品图
特点：TYPE-C母座16P立式贴片四脚插板10.0H供电能力强，超快传输速度，最大数据传输速度可达到10Gbit/秒，承受一万次反复插拨支持正反面.

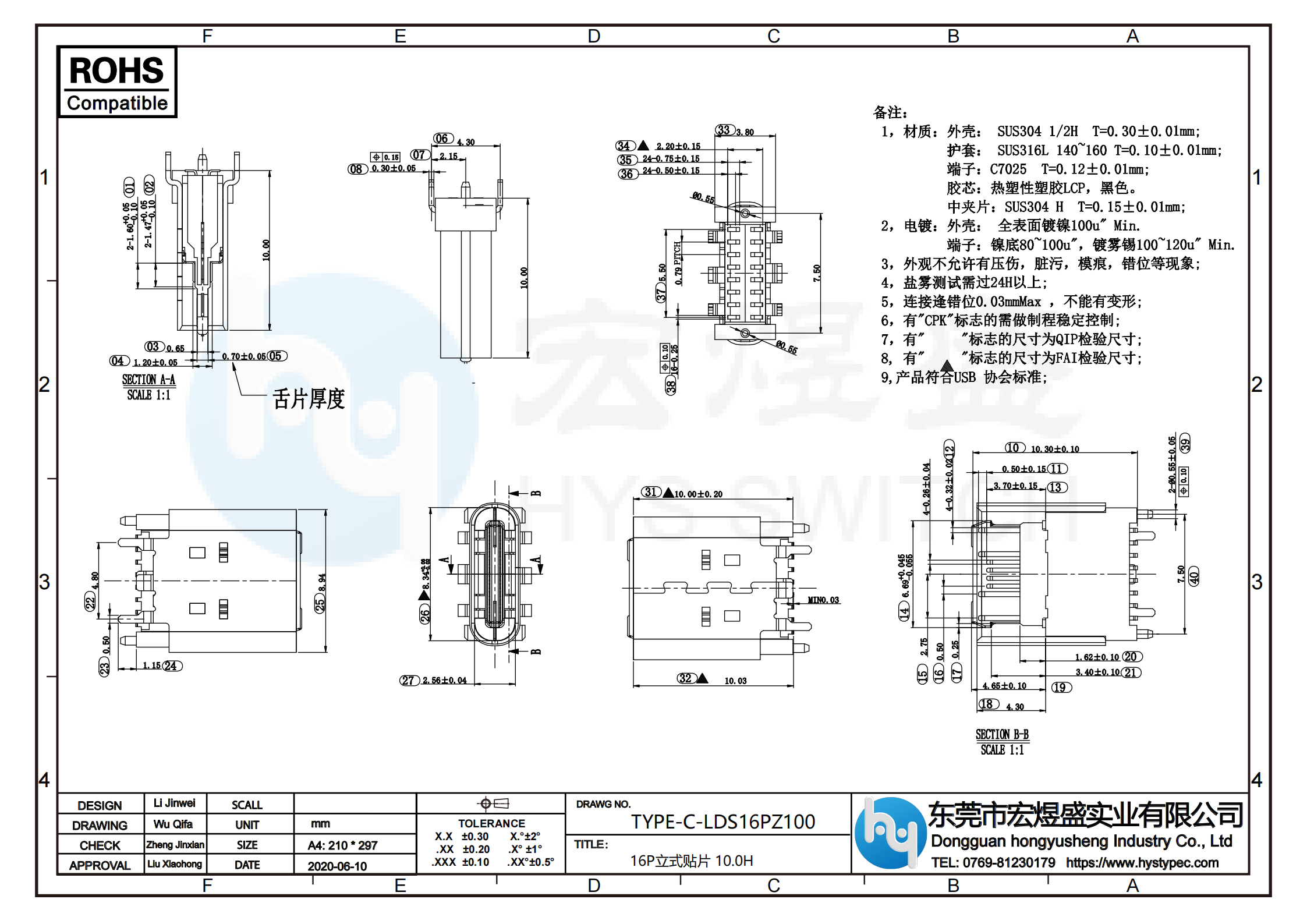

TYPE-C母座16P立式贴片尺寸图

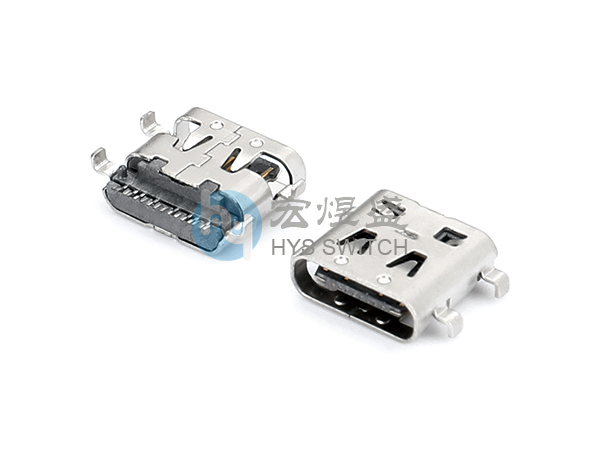

TYPE-C母座16P沉板1.0四脚插板产品图

特点：TYPE-C母座16P沉板1.0四脚插板SMT带弹7.96L供电能力强，超快传输速度，最大数据传输速度可达到10Gbit/秒，承受一万次反复插拨支持正反面.

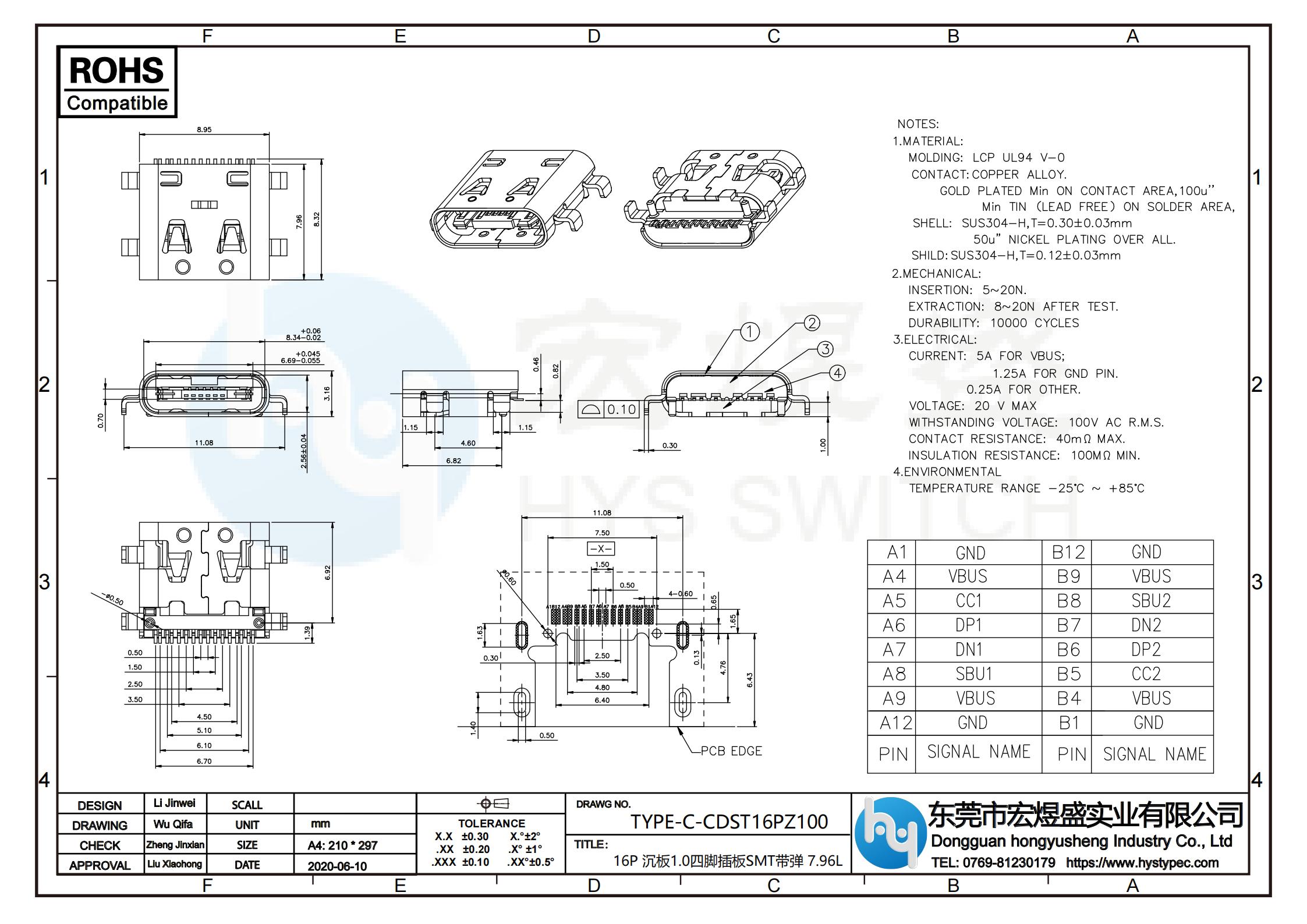

TYPE-C母座16P沉板尺寸图

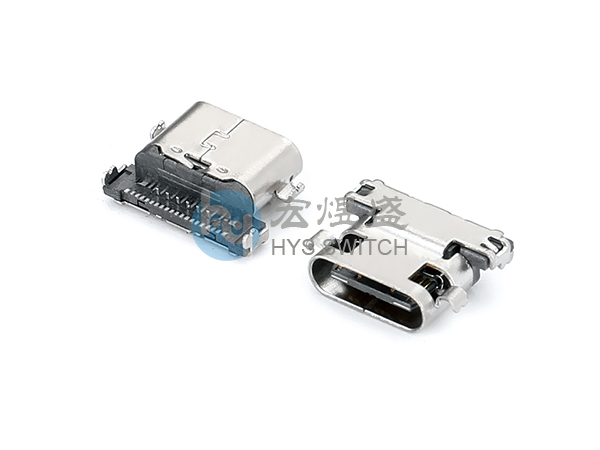

TYPE-C母座24P沉板图片展示

特点：TYPE-C母座24P沉板2.36四脚插板DIP+SMT 7.95L供电能力强，超快传输速度，最大数据传输速度可达到10Gbit/秒，承受一万次反复插拨支持正反面，极大的提高带宽，高达5Gbps全双工，全新的协议提高数据处理效率，实现更好的电源管理功能。

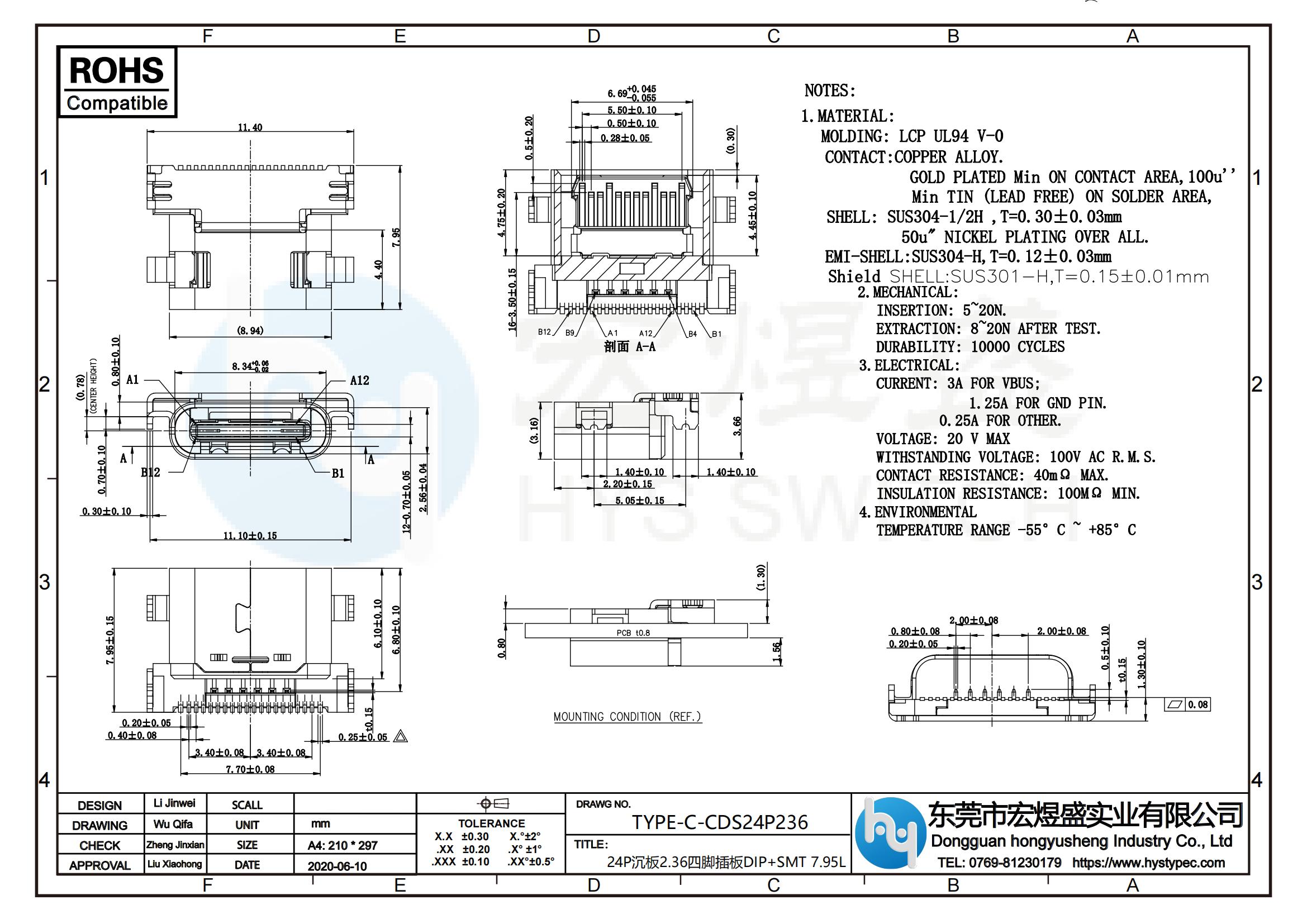

TYPE-C母座24P沉板尺寸图
