3.5耳机插座的特征、结构及绝缘材料常识
- 发布日期 : 2022-06-21 11:49
- 点击率 : 191

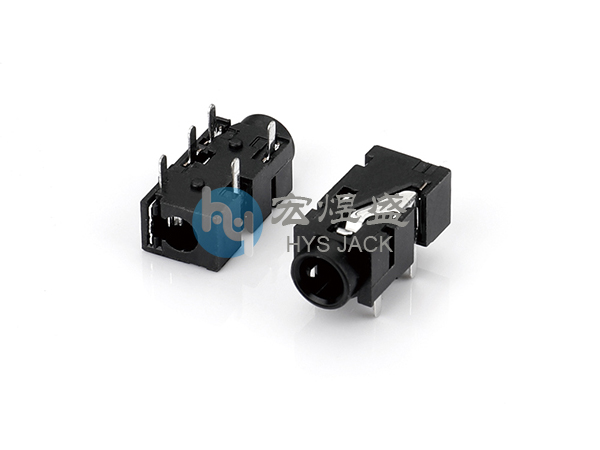

3.5耳机插座的特征
1、具备5.1声道和音频高保真不同结构设计。
2、具备多种功能使用选择。
3、安装形式有DIP和SMT供选择。立体声耳机插座
4、接触端子采用弹性结构设计。保证良好、稳定的接触和使用寿命。
3.5耳机插座结构
首先要了解前置音频耳机插座的机构。根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5mm微型插座：（1）开关型的（2）无开关型的，开关型的2/3,4/5端是两个开关，当没有插头插入时，2/3,4/5端是连通的，当插头插入时2/3,4/5端断开。无开关型的就没有3和4两个开关端。3.5耳机插座一般可以分为三芯和二芯两种，二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。现在二芯插头很少，所以麦克也用三芯插头。采用三芯的麦克风插头还有两种接法，这种接法没有麦克偏置，如果与麦克插座接线配合不准确，会不好用。
3.5耳机插座介绍一些绝缘材料的常识
3.5耳机插座介绍绝缘片的微观功能如电功能、热功能、力学功能、耐化学药品、耐气候变化、耐腐蚀等功能与它的化学组成、分子布局等有密切关系。无机固体绝缘材料主要是由硅、硼及多种金属氧化物组成以离子型布局为主，主要特点为耐热性高，工作温度通常大于180℃，稳定性好，耐大气老化性、耐化学药性格及长时间在电场效果下的老化功能好：但脆性高，耐冲击强度低，耐压高而抗张强度低技术性差。
3.5耳机插座介绍有材料通常为聚合物，平均分子量在104-106之间，其耐热性通常低于无机材料。富含芳环、杂环和硅、钛、氟等元素的资料其耐热性则高于通常线链形高分子材料。
3.5耳机插座介绍影响绝缘片介电功能的重要因素是分子极性的强弱和极性组分的含量。极性资料的介电常数、介质损耗均高于非极性资料，而且简单吸附杂质离子添加电导而下降其介电功能。故在绝缘材料制作过程中要注意清洗，避免污染。电容器用电介质需求有高的介电常数以进步其比特性。
