TYPE-C USB4.0
主页
>
产品中心
>
TYPE-C连接器
>
TYPE-C USB4.0
>

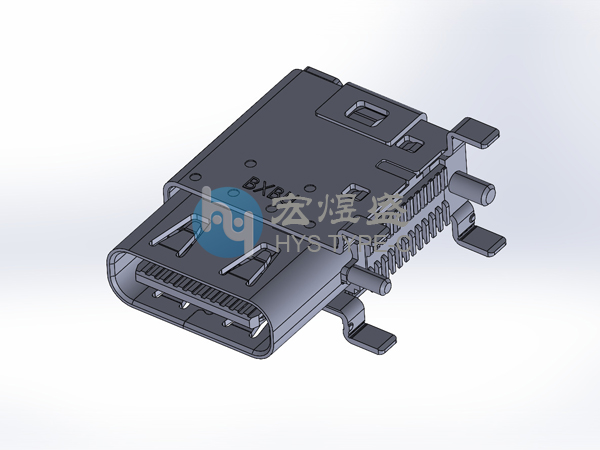

USB4.0 侧贴双壳24Pin Type C母座
品牌:
宏煜盛
料号:
TYPE-C-YDST24PZ143
规格:
14.3*11.53*6
包装:
450/卷
USB4.0 侧贴双壳24Pin Type C母座:板上双贴;CH=5.06/5.1/7.2/8.6mm;L=13.9/14.3mm;5/40Gbp/s.
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表宏煜盛实业内部的测试结果,如需详细测试方式,请联系宏煜盛相关业务人员。
在线咨询
138-0256-0458
PDF文件下载
推荐产品
苹果母座立式贴片H=5.5mm
轻触开关红头四脚贴片6.2*6.2*H
四脚贴片检测开关 5*4*4.3mm
侧按笑脸轻触开关 4.55*3.3*3.5H
TYPE-C母座24P板上型四脚插板7.9L仿Molex
TYPE-C母座6P立式直插10.5H
最新资讯
使用Type-c母座具有哪些优势?
TYPE-C连接器24pin的生产工艺与特点
轻触按键开关失灵原因及解决方法
Type-C连接器已被广泛应用于市场
TYPE-C母座的特点及如何选购
Type-C连接器在行业的应用
《盛世华章,共庆华诞——宏煜盛实业国庆礼赞》
东莞USB连接器厂家Type-C母座批发
常见问题
Type-C母座厂家告诉你Type-C迅速投放市场的原因
防水TYPE-C连接器哪种胶对密封性友好?
聊聊防水TYPE-C母座连接器的规格特点和引脚定义
原来Type-C母座还有这些优缺点,涨知识了
图文解析Type-C母座的引脚定义
阐述静电流对Type-C连接器接口工作的重要性
谈谈Type-C连接器都有哪些实用的功能
一文让你读懂Type-C连接器的与众不同
基本说明
1、材料/电镀
1.1外壳:LCP+30%G/F,黑色UL 94V-0。
1.2端子:铜合金,接触区镀金,
焊接区域镀锡哑光,整体镀镍
1.3内部外壳:不锈钢,镀镍
1.4信号:不锈钢问
1.5 RFI衬垫:不锈钢
1.6外部不锈钢外壳
2、电气性能
2.1电压电流:
5A / 20V
2.2额定电流:VBUS引脚3A;VCONN引脚1.25A
2.3接触电阻:最大40mΩ。
2.4绝缘电阻:最小100MΩ。
2.5介电强度:100V AC
3、机械性能
3.1插入力:5-20N
3.2排水力:8-20N
3.3耐久性:10000次循环
4、工作温度
:-40°C至+85°C

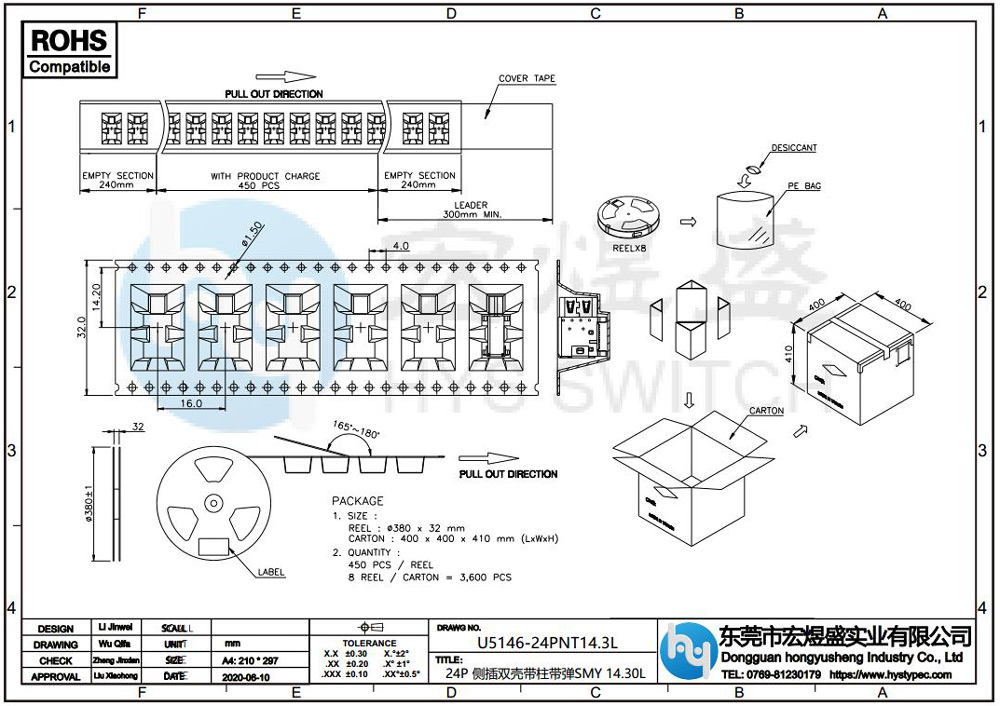

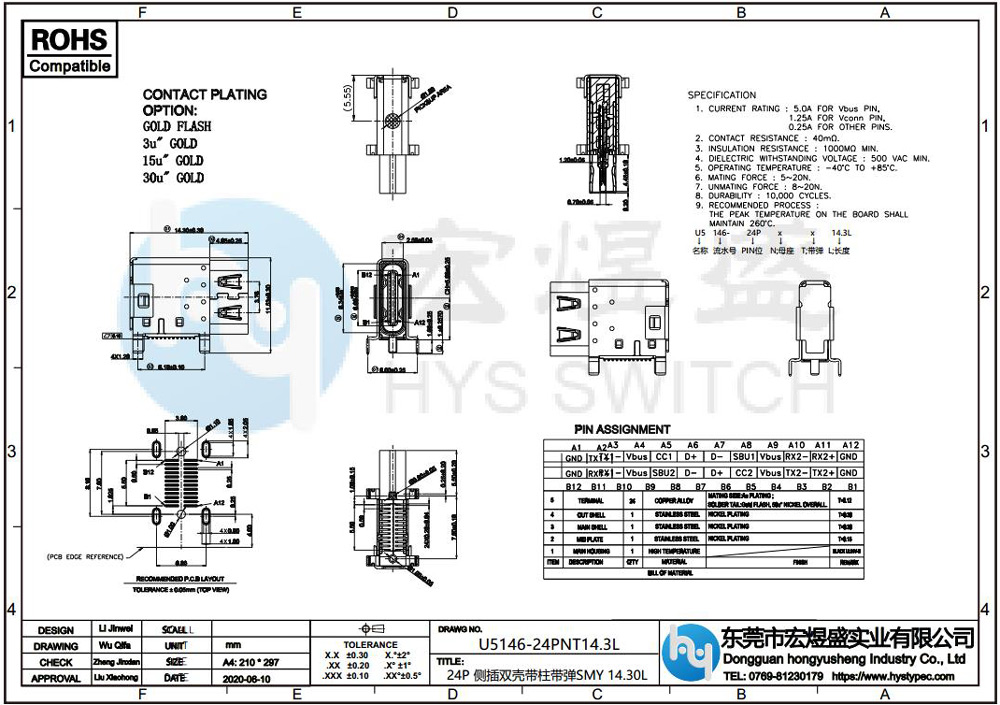

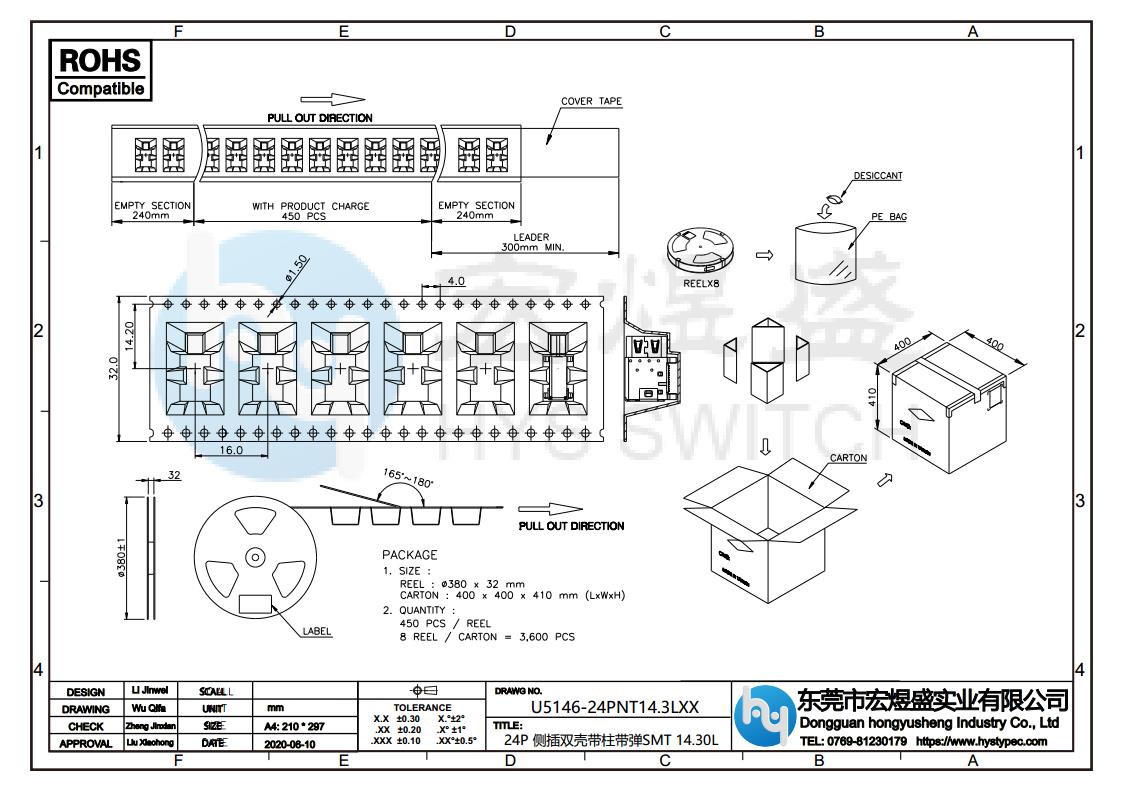

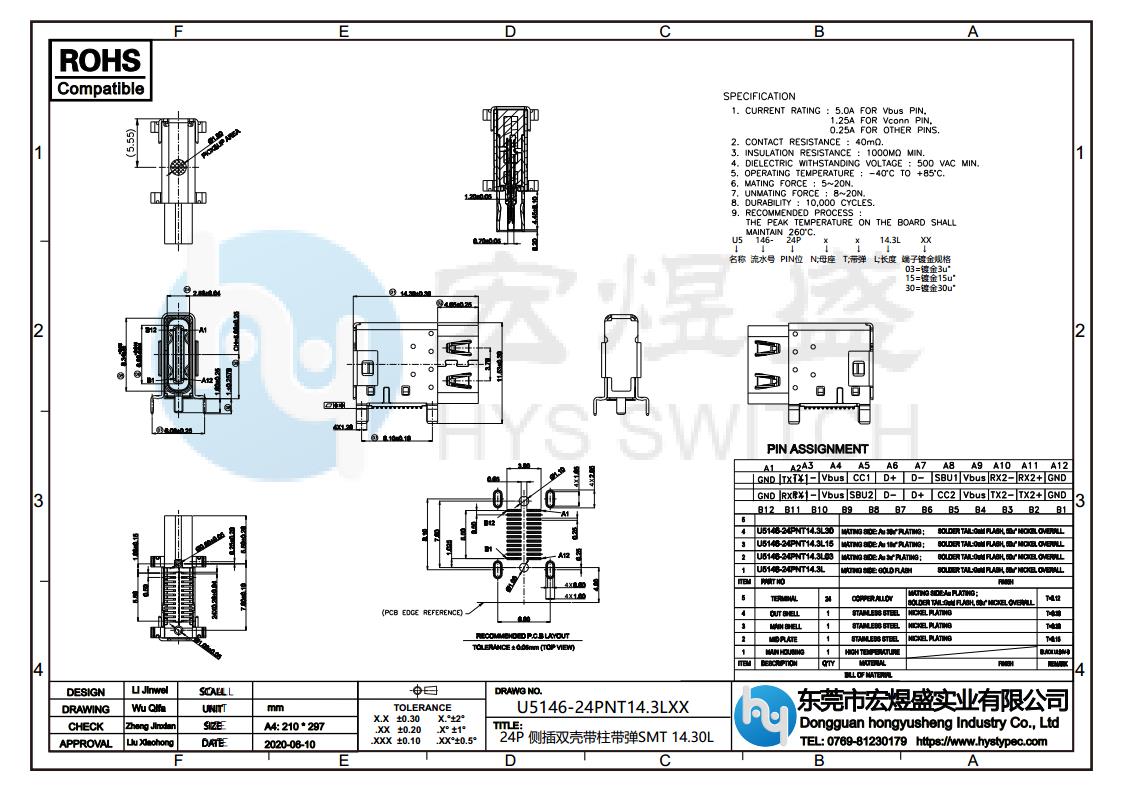

尺寸图
规格参数
USB Type-C(简称USB-C)
它具有全新的接口尺寸和略显酷炫的名称它是USB 3.1标准的一部分,而不是一个新的标准。它是一种新型USB线缆及连接器的规范,是一整套全新的USB物理规格。它是一种新型USB线缆及连接器的规范,是一整套全新的USB物理规格。
Type-c是USB接口的一种连接介面,不分正反两面均可插入,大小约为8.3mm&TImes;2.5mm,和其他介面一样支持USB标准的充电、数据传输、显示输出等功能。支持从正反两面均可插入的“正反插”功能,可承受1万次反复插拔;最大数据传输速度达到10Gbit/秒配备;连接器的标准规格连接线可通过3A电流,同时还支持超出现有USB供电能力的“USB PD”,可以提供最大100W 的电力。
6PIN板上型带凸包设计
16PIN全贴式带柱
24PIN双壳设计更牢固
精益求精是我们对连接器的要求,让您使用的放心、舒心、顺畅。端子连续电镀的工艺,我司有1mil、3mil、10mil、15mil给客户进行选择;更有塑胶三次Moding的射出水平,蓝色、橙色、黑色、绿色等各种胶芯颜色可根据个人喜好选择。类型方面插件、贴片、带壳设计可以配合客户设计出多样化的产品。
我司配备专业完整的可靠性测试设备,每一款产品都有相关应的可靠性测试报告符合ROHS标准要求:
依据EIA 364-13测试方式 ,操作速度12.5mm /min,采用全自动电脑插拔力试验机完整一系列报告测试一个循环的插入力与拔出力并记录;
全自动电脑插拔力试验机
插拔力测试
测试曲线图
使用精密型盐水喷雾试验机对插产品测试环境: 温度: 35±2℃, 盐水浓度:重量比5±1%, 时间: 48小时. 测试后常温水洗,干燥,外观无损伤。
无铅钛锡炉
沾锡面积95%以上,无针孔
Type C连接器产品全部带中夹片,三次Moding设计,依据EIA 364-09测试方式公头与母头对插10000次以上,插拔速度:200次每小时。
卧式插拔力试验机
东莞宏煜盛实业专业防水Type-C连接器研发生产厂家。主要生产产品有:防水Type-C连接器、防水MICRO USB母座,防水USB TYPE-C母座 我司产品多为自主研发,均有申请专利。 产品防水等级经过第三方检测机构检测。了解更多咨讯可登录宏煜盛官网(https://www.hystypec.com)!
