侧拨3档拨动开关后4脚贴片

侧拨3档拨动开关后4脚贴片

品牌:宏煜盛
料号:HYS-228
规格:12.7*3.0*2.0mm
包装:10000/卷
侧拨3档拨动开关后4脚贴片具备各种档位结构设计,开关滑动力均匀,段落感佳,可依据客户要求提供所需端子脚位产品。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表宏煜盛实业内部的测试结果,如需详细测试方式,请联系宏煜盛相关业务人员。

基本说明

拨动开关
1.材料/电镀
见图纸
2.电气性能
2.1额定电压:12V AC
2.2额定电流:20mA
2.3接触电阻:最大100mΩ。
2.4绝缘电阻:最小100MΩ。
2.5介电强度:250V AC
3.机械性能
3.1操作力:见图纸
3.2行程:见图纸
3.3耐久性:见图纸
4.工作温度:-25°C至+85°C

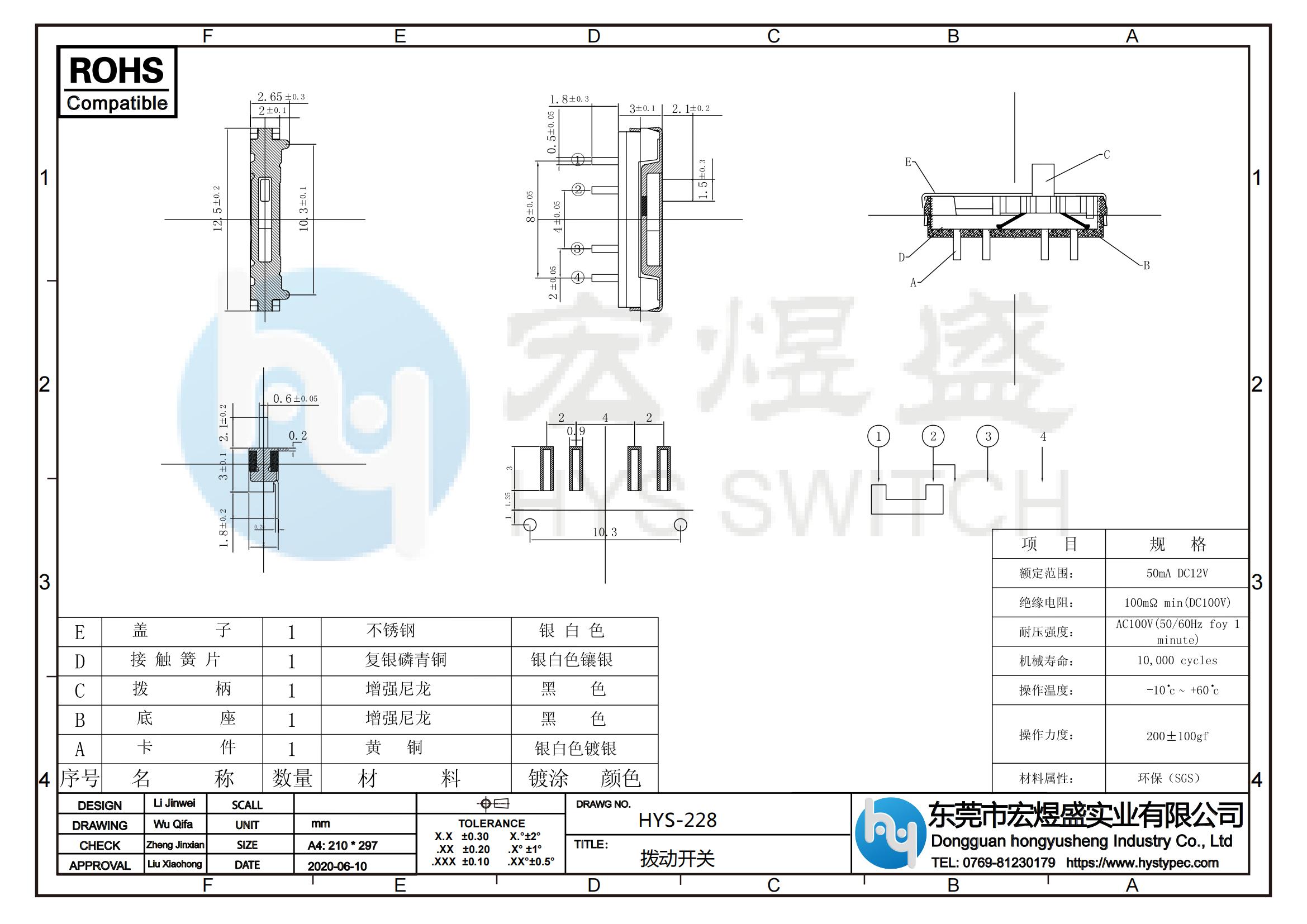

尺寸图

拨动开关尺寸图

规格参数

拨动开关图片
拨动开关是通过拨动开关柄使电路接通或断开,从而达到切换电路的目的的。拨动开关常用的品种有单极双位、单极三位、双极双位以及双极三位等,它一般用于低压电路,具有滑块动作灵活、性能稳定可靠的特点,拨动开关主要广泛用于:各种仪器/仪表设备,各种电动玩具,传真机,音响设备,医疗设备,美容设备,等其它电子产品领域。简单的说,拨动开关就是通过拨动其执行机构(开关柄),来接通或断开电路。它具有滑块动作灵活、性能稳定可靠等特点,广泛应用于电器、机械、通讯、数字影音、楼宇自动化、电子产品中。
1、大电流密封型拨动开关
它的额定电流高至5A,且采用环氧树脂密封,故为大电流密封型拨动开关。它的端子形式有多种,触点材质有镀银、金两种,开关功能多样。所以,对此细分种类较多。广泛应用于电器、机械中。如1000系列中1203A1CQEB(单极三位)型号,具体参数及尺寸如下:
SPECIFICATIONS
Switch Function SPDT
Electrical Ratings 5A @ 120VAC, 28VDC
Electrical Life 30,000 cycles typical
Contact Resistance < 10 mΩmax initial @ 2-4VDC, 100mA
Dielectric Strength 1500Vrms min
Insulation Resistance > 100MΩ min
Operating Temperature -40°C to 85°C
Storage Temperature -40°C to 85°C
2、单侧弹回式表面贴装型拨动开关
执行机构的操作在侧面,且引脚为贴片式,故为单侧弹回式表面贴装型拨动开关。广泛应用于通讯、数字影音中。具体参数及尺寸如下:
SPECIFICATIONS
Switch Function SPDT
Electrical Ratings 300mA @ 6VDC
Electrical Life 10,000 cycles typical
Contact Resistance < 50 mΩinitial
Dielectric Strength 1000Vrms min
Insulation Resistance > 100MΩ min
Operating Temperature -40°C to 85°C
Storage Temperature -40°C to 85°C
3、4P3T直插式拨动开关
触点形式为4P3T,引脚为直插式。故为4P3T直插式拨动开关。4P3T决定了它有8对引脚,同时,还有两对支架,起支撑、固定、接地的作用。广泛应用于楼宇自动化、电子产品中。具体参数及尺寸如下:
SPECIFICATIONS
Switch Function 4P3T
Electrical Ratings 200mA @ 30VDC
Electrical Life 10,000 cycles typical
Contact Resistance < 50 mΩinitial
Actuation Force 250 +/- 100gF
Dielectric Strength 1000Vrms min
Insulation Resistance > 100MΩ min
Operating Temperature -40°C to 85°C
Storage Temperature -40°C to 85°C
4、长执行机构顶拨型拨动开关
执行机构12mm,且位于开关顶端,故为长执行机构顶拨型拨动开关。广泛应用于数字影音、各种仪器/仪表设备中。具体参数及尺寸如下:
SPECIFICATIONS
Switch Function DPDT
Electrical Ratings 200mA @ 30VDC
Electrical Life 10,000 cycles typical
Contact Resistance < 50 mΩinitial
Actuation Force 200 +/- 100gF
Actuator Travel 4.0 mm total
Dielectric Strength 1000Vrms min
Insulation Resistance > 100MΩ min
Operating Temperature -40°C to 85°C
Storage Temperature -40°C to 85°C


宏煜盛实业生产的拨动开关,是按照ROHS标准进行选材、研发、开模、设计、生产、测试与试验的;我们生产的拨动开关都是经过每一项测试,并符合ROHS要求的。了解更多拨动开关资讯可登录宏煜盛官网
(https://www.hystypec.com)!
