3.5耳机插座PJ-419

3.5耳机插座PJ-419

品牌:宏煜盛
料号:PJ-419
规格:16.4*6.0mm
包装:10000/卷
3.5耳机插座PJ-419弹性端子采用优良的进口磷青铜材料,保证弹性部件的寿命。接触端子采用弹性结构设计,保证良好的接触稳定性和长寿命要求。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表宏煜盛实业内部的测试结果,如需详细测试方式,请联系宏煜盛相关业务人员。

基本说明

耳机插座
1、额定负荷: DC 12V 1A
2、接触阻抗: ≤50mΩMAX
3、绝缘阻抗: AC 500V 1Minute
4、耐焊温度: 250±5°5s
5、使用寿命: 5,000 cycles
6、使用温度: -20 ℃ to 70 ℃
7、使用湿度: ≤85% RH
8、操作力: 3-20N

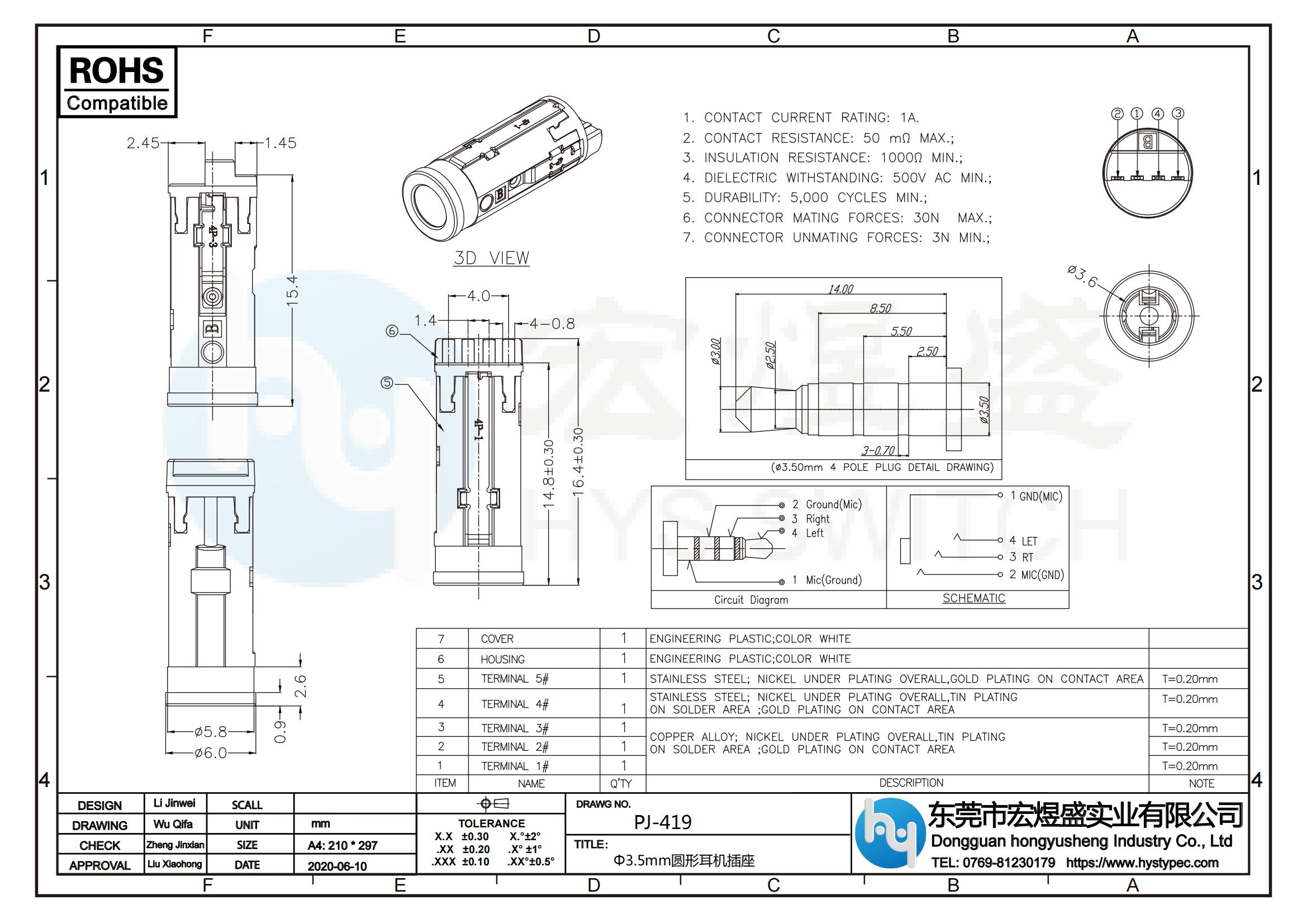

尺寸图

3.5耳机插座

规格参数

耳机插座

  耳机插座对于现今的行业领域的应用是非常广的,例如电脑设备、手机设备、医疗设备、音响设备、以及电子仪器设备等等,这些都是需要使用到耳机插座,而且对于耳机插座的规格类型上也是区分的有很多,有2.5mm规格的耳机插座以及3.5mm规格的耳机插座等等。耳机插座在目前各大行业的领域基本都需有使用到的,例如手机、电脑、音响、显示器、电视机、仪器设备等等。此外耳机插座区分的规格型号也是比较多,若是没有具备一定方面经验知识的人员,是容易就会在挑选时选购不适合的规格类型插座。
防水耳机插座 防水耳机插座 防水耳机插座

  塑胶基座及固定安装于塑胶基座中的端子组,其中,塑胶基座中具有一贯通的插口,端子组中端子的接触部显露于该插口中,以致能够与端子的接触部导通。耳机插座为了实现防水功能,于塑胶基座和端子组的结合间隙中设置密封胶,但是传统的密封工艺是分成两次于耳机插座上方间隙和端部间隙中设置密封胶水,这种生产工艺复杂,效率低下。因此,应对现有耳机插座进行改进,以简化生产工艺,提高生产效率。该外塑胶座中具有一容置腔,于该容置腔上表面两侧分别设置有一条形开口,于外塑胶座前端设置有一连通容置腔的插孔;该内塑胶座安装于容置腔中,于内塑胶座两侧分别设置有复数个端子槽;该复数个导电端子分别对应嵌装于复数个端子槽中,该复数个导电端子下端位于容置腔中,上端由上述条形开口伸出于外塑胶座外部;该防水件为软性材质,其安装于外塑胶座和内塑胶座上,并呈L形,该防水件包括一体相连的横向部和竖向部,该横向部密封住导电端子与条形开口侧壁之间缝隙,该竖向部密封住内塑胶座尾端与容置腔开口之间缝隙。
生产线 生产线一角 自动机生产
基础知识
1、耳机插座的总体机械寿数和电气寿数的选择上都要应该根据设备运用的要求来选择。对于耳机插座接受较大功率设备使用时,其耳机插座就应该要注重它的电气性能使用了,若是选择的耳机插座不能适用,是会很容易就把其插座损坏掉。
2、还有关于耳机插座多个并联安装使用时,应当要综合考虑到耳机插座负载的性质是否能承受得起,因为当多个耳机插座同时运行时,对于其发动电流是很大的,若是耳机插座在请求的时间内接受不了发动电流的冲击,那么具会使耳机插座的触点就会呈现电弧,从而导致耳机插座触点烧毁或者是因电弧飞溅而形成耳机插座的损坏。因此大家须要切记这点!
3、还有耳机插座在长时间使用当中,应该要注意其插座的绝缘电阻的散热性能是否都能够完全散去,必要的情况要应当要停止设备休息几分钟。待散热过后方可以继续使用。否者耳机插座散热不去,会导致内部的绝缘电阻温度过大,从而直接会烧毁插座的可能。所以在耳机插座的使用当中要注意到这点。
4、耳机插座应用在电路的电压应小于其插座本身的额定电压值,为什么要这么说呢?因为如果电路中的功率电压过大的话,其耳机插座根本就会承受不起,那么从而一般有可能是会直接致使耳机插座损坏或是损毁等问题。
5、耳机插座在接通电路时,一般其触点接合的好坏会直接影响电路的负载,严重的话还会导致发生一些其它安全隐患事故等状况。所以一般在选购耳机插座的时候要注意查看其插座的触点接合是否有无存在问题。
  东莞宏煜盛实业专业耳机插座研发生产厂家。主要生产产品有:耳机插座、防水耳机插座我司产品多为自主研发,均有申请专利。 产品防水等级经过第三方检测机构检测。了解更多咨讯可登录宏煜盛官网(https://www.hystypec.com)!
