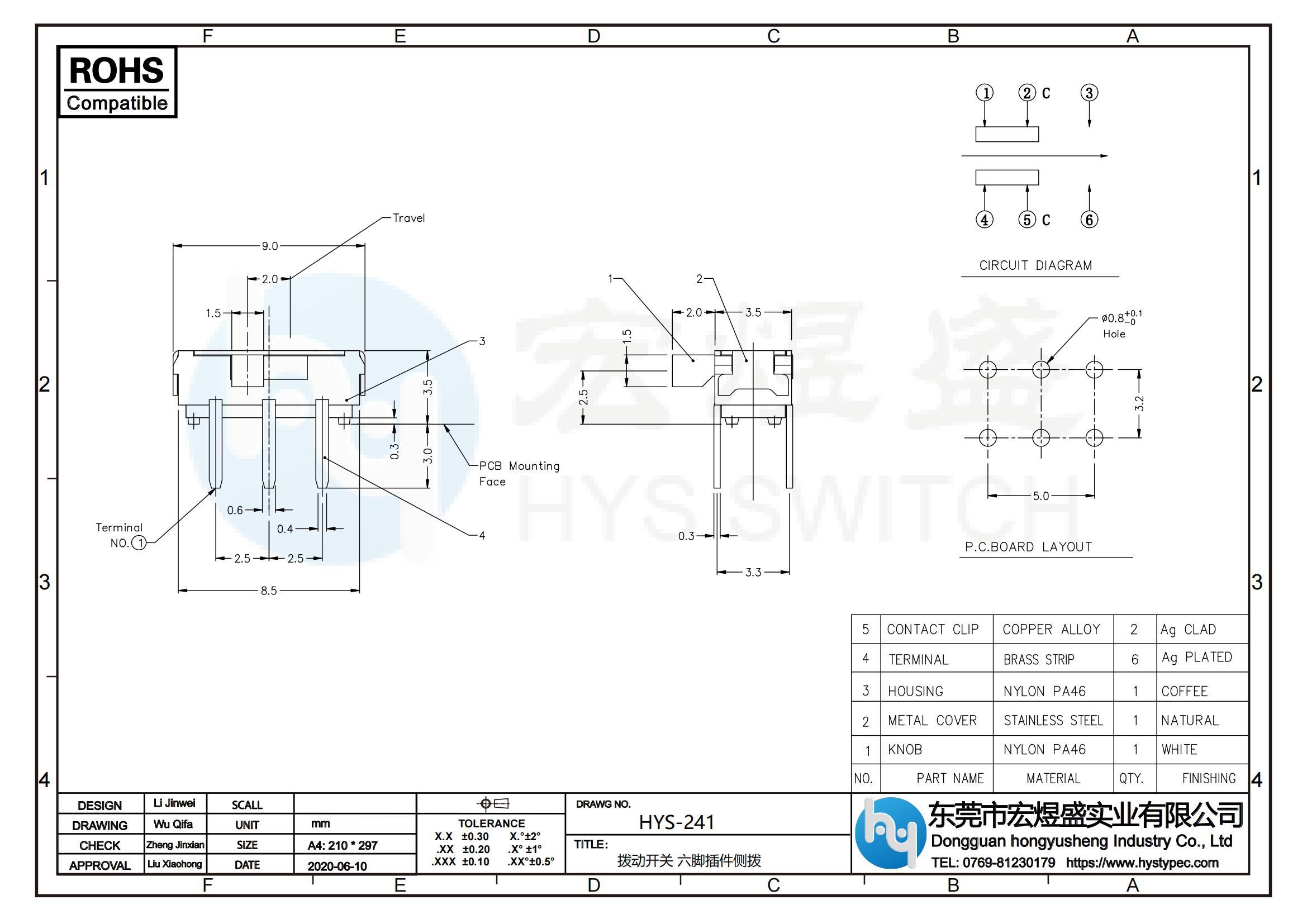

尺寸图
规格参数
拨动开关是通过拨动开关柄使电路接通或断开，从而达到切换电路的目的的。拨动开关常用的品种有单极双位、单极三位、双极双位以及双极三位等，它一般用于低压电路，具有滑块动作灵活、性能稳定可靠的特点，拨动开关主要广泛用于:各种仪器/仪表设备，各种电动玩具，传真机，音响设备，医疗设备，美容设备，等其它电子产品领域。简单的说，拨动开关就是通过拨动其执行机构（开关柄），来接通或断开电路。它具有滑块动作灵活、性能稳定可靠等特点，广泛应用于电器、机械、通讯、数字影音、楼宇自动化、电子产品中。
1、大电流密封型拨动开关
它的额定电流高至5A,且采用环氧树脂密封，故为大电流密封型拨动开关。它的端子形式有多种，触点材质有镀银、金两种，开关功能多样。所以，对此细分种类较多。广泛应用于电器、机械中。如1000系列中1203A1CQEB(单极三位）型号，具体参数及尺寸如下：
SPECIFICATIONS
| Switch Function | SPDT |
| Electrical Ratings | 5A @ 120VAC, 28VDC |
| Electrical Life | 30,000 cycles typical |
| Contact Resistance | < 10 mΩmax initial @ 2-4VDC, 100mA |
| Dielectric Strength | 1500Vrms min |
| Insulation Resistance | > 100MΩ min |
| Operating Temperature | -40°C to 85°C |
| Storage Temperature | -40°C to 85°C |
2、单侧弹回式表面贴装型拨动开关
执行机构的操作在侧面，且引脚为贴片式，故为单侧弹回式表面贴装型拨动开关。广泛应用于通讯、数字影音中。具体参数及尺寸如下：
SPECIFICATIONS
| Switch Function | SPDT |
| Electrical Ratings | 300mA @ 6VDC |
| Electrical Life | 10,000 cycles typical |
| Contact Resistance | < 50 mΩinitial |
| Dielectric Strength | 1000Vrms min |
| Insulation Resistance | > 100MΩ min |
| Operating Temperature | -40°C to 85°C |
| Storage Temperature | -40°C to 85°C |
3、4P3T直插式拨动开关
触点形式为4P3T，引脚为直插式。故为4P3T直插式拨动开关。4P3T决定了它有8对引脚，同时，还有两对支架，起支撑、固定、接地的作用。广泛应用于楼宇自动化、电子产品中。具体参数及尺寸如下：
SPECIFICATIONS
| Switch Function | 4P3T |
| Electrical Ratings | 200mA @ 30VDC |
| Electrical Life | 10,000 cycles typical |
| Contact Resistance | < 50 mΩinitial |
| Actuation Force | 250 +/- 100gF |
| Dielectric Strength | 1000Vrms min |
| Insulation Resistance | > 100MΩ min |
| Operating Temperature | -40°C to 85°C |
| Storage Temperature | -40°C to 85°C |
4、长执行机构顶拨型拨动开关
执行机构12mm，且位于开关顶端，故为长执行机构顶拨型拨动开关。广泛应用于数字影音、各种仪器/仪表设备中。具体参数及尺寸如下：
SPECIFICATIONS
| Switch Function | DPDT |
| Electrical Ratings | 200mA @ 30VDC |
| Electrical Life | 10,000 cycles typical |
| Contact Resistance | < 50 mΩinitial |
| Actuation Force | 200 +/- 100gF |
| Actuator Travel | 4.0 mm total |
| Dielectric Strength | 1000Vrms min |
| Insulation Resistance | > 100MΩ min |
| Operating Temperature | -40°C to 85°C |
| Storage Temperature | -40°C to 85°C |
宏煜盛实业生产的拨动开关，是按照ROHS标准进行选材、研发、开模、设计、生产、测试与试验的；我们生产的拨动开关都是经过每一项测试，并符合ROHS要求的。了解更多拨动开关资讯可登录宏煜盛官网
(https://www.hystypec.com)！
