无锁按键开关贴片平头 5.8*5.8*7.4mm
21-12-15
浏览:75 次
规格参数
1、使用温度范围Temperature：-20℃～70℃
2、耐电压Withstand Voltage：AC 500V 50Hz 1min
3、动作力Actuating Force：250g±100g
4、动作寿命Switching Life：≥5000
5、接触电阻Contact Resistance：≤0.03Ω
6、绝缘电阻Insulation Resistance：≥100MΩ
7、额定负荷Rated Voltage,Current：DC 50V 0.5A

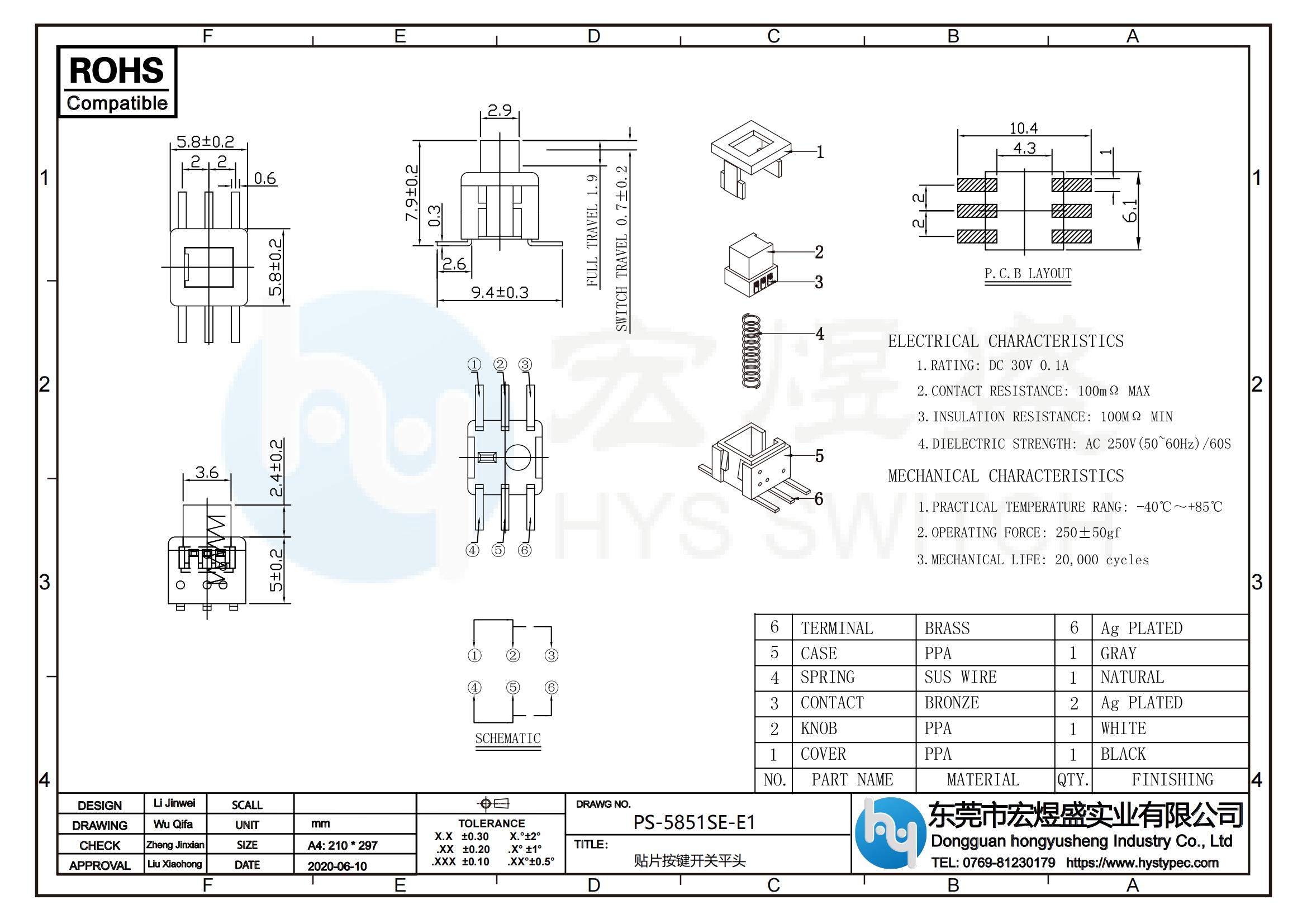

尺寸图
详细介绍
按键开关（自锁开关）
按键开关，是一种常见的按钮开关。在开关按钮第一次按时，开关接通并保持，即自锁，在开关按钮第二次按时，开关断开，同时开关按钮弹出来。一般是指开关自带机械锁定功能，按下去，松手后按钮是不会完全跳起来的，处于锁定状态，需要再按一次，才解锁完全跳起来。它就叫自锁开关。早期的直接完全断电的电视机、显示器就是使用的这种开关。实际上带自锁开关与轻触开关是从不同方面来描述开关性能；“自锁”是指开关能通过锁定机构保持某种状态（通或断），“轻触”是说明操作开关使用的力量大小。
 |
 |
 |
顾名思义，“轻触”就是不必用多大力量接触就可以改变开关接点的状态，所以触点容量都很小，且结构简单，开关力量撤消后只能保持原来状态，也就是说，相当一个用很小的力量就可以按动的，不带锁定的单接点按钮开关，目前，薄膜开关、小形微动开关都可算轻触开关，结构上大都采用两片相互绝缘的薄膜上印刷导电线路，通过按压使线路相互连接；或使用薄弹性金属制作的蝶形弹片，按动弹片使印刷电路连接。
电饭锅、电热水壶上的开关，按下后被锁定，但加热到指定条件后，锁定开关状态的磁铁或双金属片动作，使开关复位同时切断电源（电饭锅是转换到保温状态），也许不合“断电后复位”要求。
断电后复位，即锁定机构工作应于电源相关，成品好象没有，因为该要求可以使用一般按钮开关与继电器组成的电路可以达到；但如果仅使用一个继电器（或接触器），将其一组常开触点用来控制该继电器（接触器）工作线圈电源，把继电器衡铁当作开关按钮，按下衡铁后，继电器控制线圈的触点闭合，线圈得电，继电器保持吸合（自锁），其余触点控制其他线路；当一旦电源断电，继电器随即断电，衡铁复位，相当按钮复位，需要再次按动继电器衡铁，电源才能再次接通。这继电器此时相当一个带电锁定的按钮开关。
六脚开关（六脚自锁开关）也就是我们说的双刀双掷开关，引脚共2排，每排3个引脚，中间一根是公共端，对应他左右2个脚一个常开一个常闭，另外一排和这个一样，常开对常开，公共点对公共点，常闭对常闭，但是是完全独立的2组，除非你在PCB上将他们连接起来才是通的。
东莞宏煜盛实业专业自锁开关研发生产厂家。主要生产产品有：自锁开关、无锁开关我司产品多为自主研发，均有申请专利。 产品防水等级经过第三方检测机构检测。了解更多咨讯可登录宏煜盛官网(https://www.hystypec.com)！
